Push 3のCV Tools

CV Tools は、 CV Instruments 、 CV Modulation Tools 、および CV Utilities を含む Ableton Packです。 CV Toolsは Push 3のPackメニュー もしくは Liveブラウザ から直接ダウンロードできます。 Push 3 (スタンドアロン)での CV Toolsデバイスのセットアップ方法とルーティングについての詳細は、 こちらのページ をご覧ください。

ペダルジャック経由の CV 出力
Push CV アダプター
ADAT 経由の CV 出力

CV Toolsを使用すると、ADAT 経由で Push 3 で CV (コントロールボルテージ) データを受信できます。 CV、 トリガー 、 クロック 、および ゲート データは、Push のペダル ジャックまたは ADAT 経由で送信できます。 Push 3は、構成に応じて最大12個のCV信号を出力できます。

信号	出力構成	入出力ポート
最大4	CV アダプタ( ウェブショップ から入手可能) 2 個	ペダルジャック
最大8	ADATチャンネル1～8	ADATポート
最大12	2つのCVアダプタとADATチャンネル1〜8	ペダルジャック + ADATポート

注意 : 一部の CV Tools デバイスでは、スタンドアロン モードでの機能が制限されます。 Max for Live の互換性について詳しくは こちら をご覧ください。

ペダルジャック経由のCV出力

Pushペダルジャック

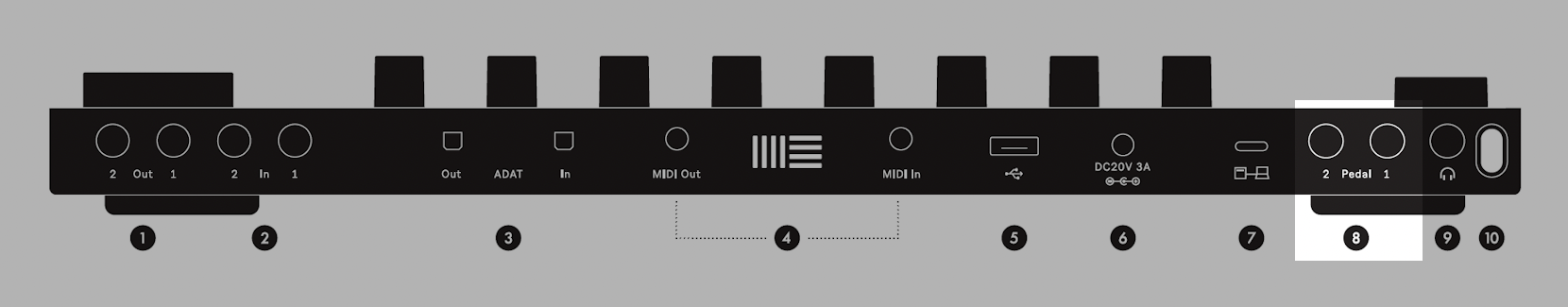

Push 3 の背面にある各ペダル ジャックには、TRS (Tip-Ring-Sleeve) コネクタを使用して出力できるCV チャンネルが2 つ用意されています。 Ableton CV アダプター ケーブル (スプリッター ケーブル) を使用すると、両方のジャックを使用して合計 4 つの CV 信号を送信できます。

PushCVアダプター

Push CV アダプター は、6.3 mm TRS プラグを1つと、3.5 mm TS ジャックを2つ備えたスプリッター ケーブルです。 アダプタのジャックは、Push ペダル ジャックの構成に合わせて色分けされています。

ラベル	ルーティングチャネル	信号
白	CV1L / CV2L	左（先端）
黄色	CV1R / CV2R	右（リング）

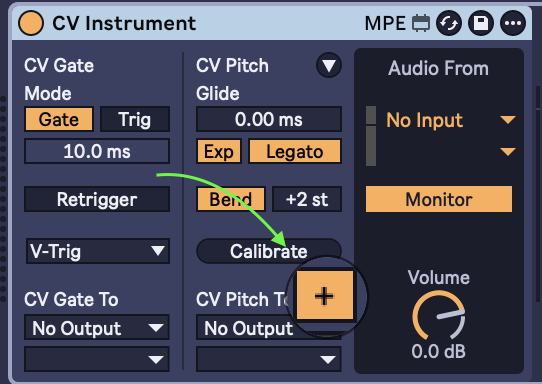

注: Push の電圧範囲は 0 ～ 10V (正の値) であるため、CV 機器を ユニポーラー モードに設定する必要があります。 これにより、機器側は正の範囲の電圧を想定するため、ピッチが正しく解釈されます。

CV出力の設定

PushでCV出力を有効にするには、 セットアップウィンドウ → Pedal & CV に移動します。

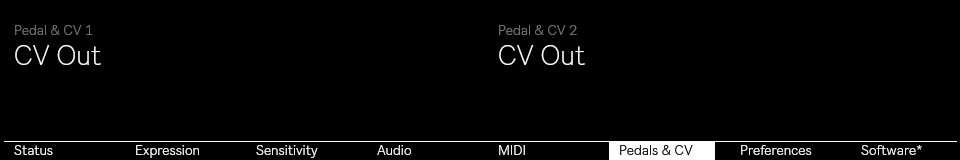

下記のように、表示されているラベルの上にあるエンコーダーを使用して、 Pedal & CV 1 および Pedal & CV 2 で CV Out を選択します。

ADAT経由のCV出力

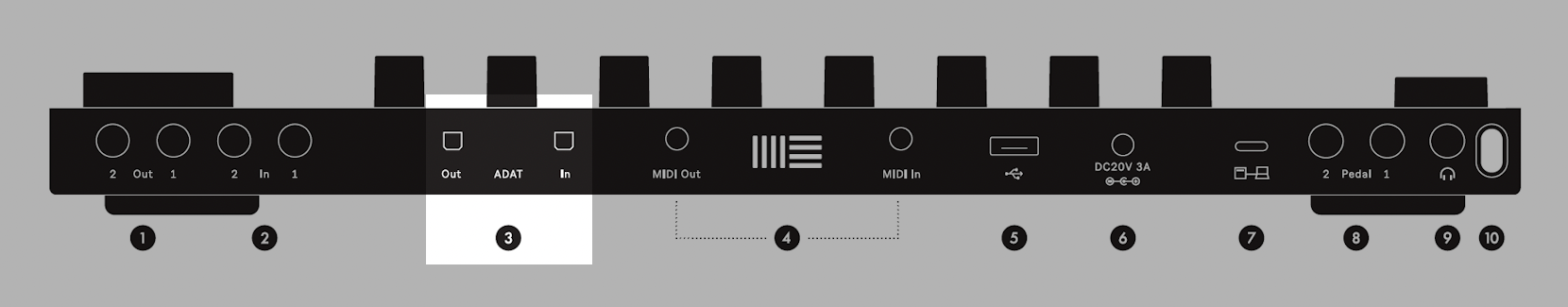

ADAT チャンネル 1 ～ 8 は、DC カップリング対応インターフェイス、または CVとADATを変換しADAT 入力または出力を提供するユーロラック モジュールを使用して、スタンドアロン モードまたはLiveコントロールモードで CV を送受信するために使用できます。 ADAT 入力ポートと出力ポートは、Push 3 の背面にあります。

ADATの設定

• CV 信号を受信するにはADAT ケーブルを Push 3 の ADAT Inに接続します。CV 信号を送信するにはADAT Out へ接続します。
• ケーブルのもう一方のジャックはCV を受信または送信する外部デバイスに接続します。

スタンドアロンモード	Liveコントロールモード
CV Tools デバイスの ADAT 1-8 に CV を送受信するには、 CV ルーティング ページ で設定を行います。	Liveのセットアップ Live → 環境設定 → Audio に移動します オーディオ入力 & 出力デバイスを Ableton Push 3 Audio に設定します CV Toolsデバイスのロード デバイスに応じて外部出力/入力を選択します チャンネル 9 を選択すると ADAT チャンネル 1 からのCV が送受信されます 注 : ADAT チャンネル 1～8 は、Live のチャンネル 9～16 に対応します。

Push 3 の設定の詳細については、 Ableton Push 3 マニュアル をご覧ください。
