Push 3（スタンドアロン）のCV Tools設定およびルーティングページ

ルーティング ページでは、ペダル ジャックまたは ADAT 経由で CV 信号を送信する際のCV Tools デバイスの入力/出力を手動で構成できます。 ルーティング ページは、Push 3 がスタンドアロン モードのときにアクセスできます。 ルーティング ページには、CV Tools デバイス ウィンドウでデバイス名の上にあるボタンを押すことでアクセスできます。 詳細については、 こちらのページ をご覧ください。

CV Instrumentsのセットアップとルーティング
CV Modulation Toolsのセットアップとルーティング
CV Utilitiesのセットアップとルーティング

CV Instrumentのセットアップとルーティング

Push (スタンドアロン) でルーティング ページを持つ CV Instrument デバイスは、 CV Instrument および CV Triggers です。

CV Instrument

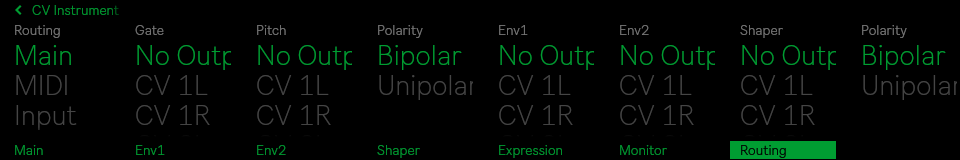

CV インストゥルメントは、 Gate 、 Pitch 、 Env 1 、 Env 2 および Shaper データを送信できます。 ルーティング ページのデフォルト設定は次のとおりです。

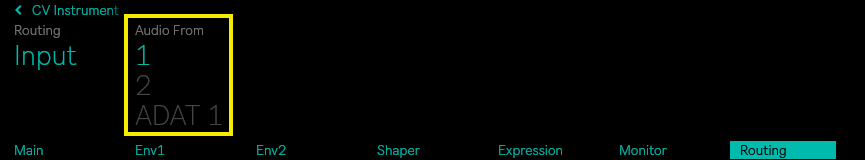

オシレーターまたは外部音声をモニターするには:

  • Routing → Input を選択します。

  • Audio From で、 希望の入力ポートまたはチャンネルを選択します。


v/oct または CV入力 を使用してオシレーターまたは外部デバイスのピッチをコントロールするには:

  • ピッチ の項目で、CV 1 L/R - CV2 L/R または ADAT 1-8 を選択します。

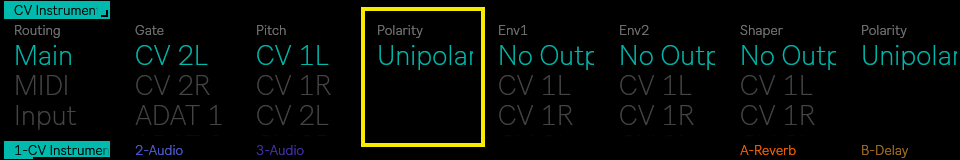

  • Polarity で、 UnipolarまたはBipolar を選択します。


Polarity(極性)設定:

極性CV範囲
Unipolar(単極) 0V～+5V（または+10V）
Bipolar(双極) -5V～+5V（または-10V～+10V）

極性は CV 出力のタイプによって異なります。

  • ペダルジャック出力を使用する場合は、Unipolarを選択します。
  • ADATチャンネル1～8を使用する場合は、Bipolarを選択します。

トリガー または ゲート を使用してエンベロープをコントロールするには:

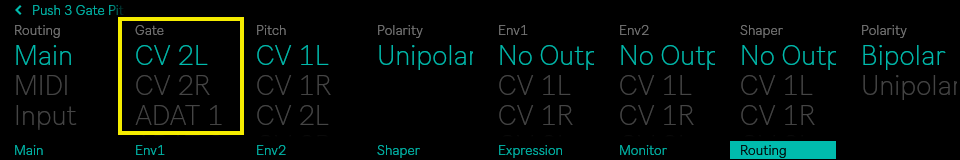

  • ルーティングページ の Gate で、CV 1 L/R - CV2 L/R または ADAT 1-8 を選択します。


  • Main タブ → Gate で、 Trig または Gate を選択します。


オシレーターをキャリブレーションするには:

Push を設定する
  1. Push をコンピューターに接続し、電源を入れます。
  2. Liveコントロールモード に切り替えます。
Live を設定する
  1. Live → 環境設定 → Audio に移動します。
  2. オーディオ入力 & 出力デバイスを Ableton Push 3 Audio に設定します。
CV Instrument を設定する
  1. Audio From を Ext. In に設定し、Push 3 からのオーディオ入力 1 または 2を選択します。
  2. CV Pitch To を Ext. Out に設定し、チャンネル 5、6、7、または 8 を選択します。
  3. 極性を Unipolar に設定します。

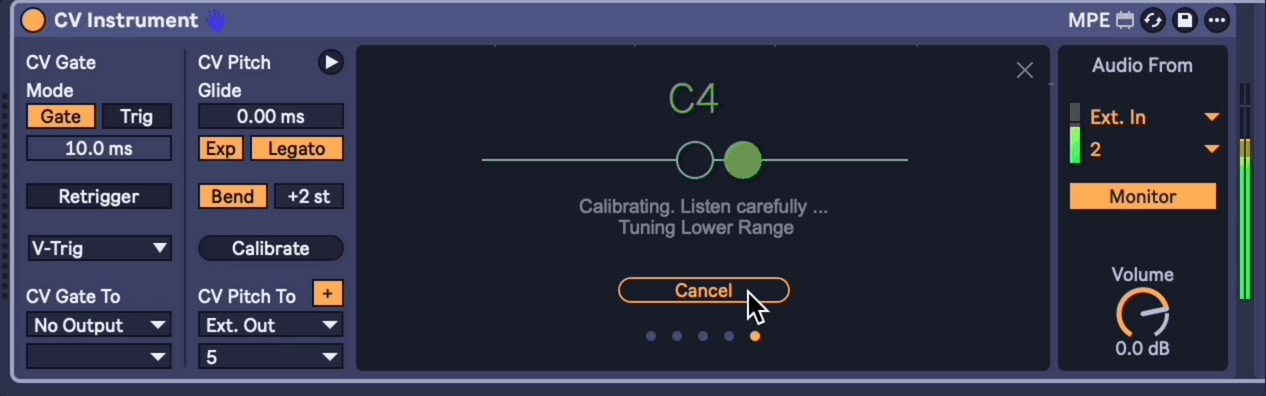

キャリブレーションを開始する
  1. Calibrate ボタンを押します。
  2. 画面上の指示に従います。
  3. 完了すると、オシレーターの反応を示す 線形 のグラフが表示されます。


注: ペダルジャック1はオーディオチャンネル5〜6に対応し、ペダルジャック2はLiveのオーディオチャンネル7〜8に対応します。

CV Triggers

CV Triggersは最大 8 つのトリガーを出力できます。 各トリガーに対して、 トリガー 、 ゲート 、または ピング のCV 出力タイプを選択できます。

注: スタンドアロン モードでは、CV トリガーはデフォルトの MIDI ノートの割り当てでロードされます。 これらはLiveコントロールモードでのみ再割り当てできます。

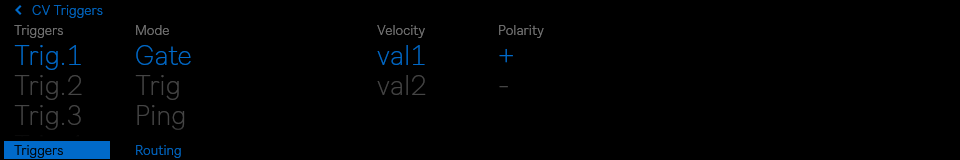

トリガータイプ を設定するには:

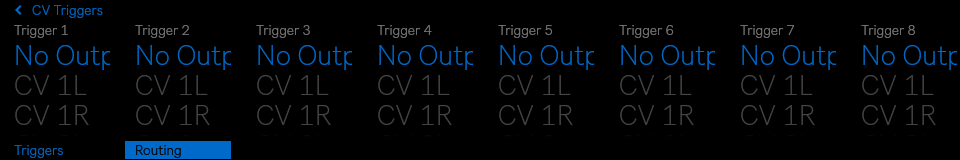

  • Routing タブを開き、8 つのトリガー出力にCV 1 L/R - CV2 L/R または ADAT 1-8 を選択します。


  • Triggers タブを開いて、CV モード、Velocity、Polarityを設定します。


注意 : Triggerと Ping の長さは、そのモード タイプを選択した場合にのみ調整できます。

CV Modulation Toolsのセットアップとルーティング

Push (スタンドアロン) のルーティング ページを持つ The CV Modulation Toolsデバイスは、 Envelope Follower 、 CV LFO 、および CV Shaper です。

CV Modlation ルーティング出力
CV Envelope Follower CV LFO CV Shaper
CVルーティング出力 ⎷CV
⎷トリガー 		⎷CV ⎷CV

CV Modulation ルーティングページ

すべてのCV出力はCV 1 L/R - CV2 L/RまたはADAT 1-8にルーティングするように選択できます。

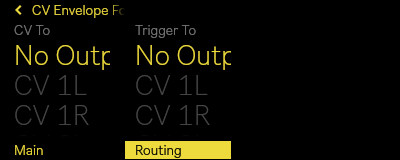

CV Envelope Follower


注 : トリガー モードの選択とスレッショルドは、Liveコントロールモードでのみ調整できます。

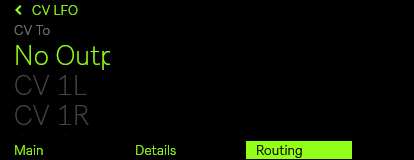

CV LFO

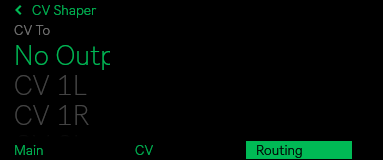

CV Shaper

CV Utilitiesのセットアップとルーティング

Push(Standalone) のルーティング ページを持つ CV Utilities デバイスは、 CV Clock In 、 CV Clock Out 、および CV Utility です。

CV Utilities ルーティング出力
CV Clock In CV Clock Out CV Utility
CVルーティング入力/出力 ⎷CV クロックイン
⎷ CV トランスポートイン 		⎷CVクロック出力
⎷CVトランスポート出力 		⎷CV

CV Utilities ルーティングページ

すべての CV 出力は、CV 1 L/R - CV2 L/R または ADAT 1-8 にルーティングするように選択できます。 すべての CV 入力は ADAT 1-8 経由でのみルーティングできます。

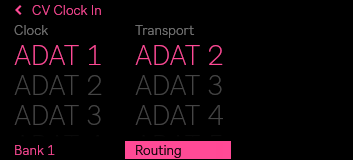

CV Clock In

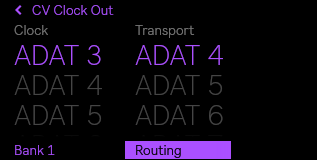

CV Clock Out

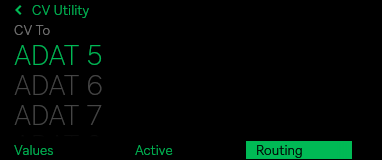

CV Utility
