Noise-Interferenz bei Move

Wenn Move mit anderen Geräten verbunden ist, kann es in manchen Fällen zu Hintergrundgeräuschen, Brummen oder einem summenden Sound kommen.

In Setups mit mehreren Geräten – zum Beispiel, wenn du deinen Computer sowohl mit einem Audio-Interface als auch mit Move verbindest – hat jedes Gerät eigene elektronische Schaltkreise, die Strom ziehen. Im Idealfall dient die Erdverbindung als stabiler Referenzpunkt, sodass Signale sauber zwischen allen Geräten fließen können.

In der Praxis zieht jedoch jedes Gerät auf seine eigene Weise Strom, was zu Schwankungen im Erdpotenzial im gesamten System führen kann – oft mit hohen Frequenzen, die dem Strombedarf der Schaltkreise entsprechen. Dieses sich verändernde Erdpotenzial erzeugt kleine Spannungsunterschiede zwischen den Geräten, wodurch Ströme durch die Erdleiter der einzelnen Geräte fließen. Wenn diese Ströme durch die Kabel laufen, die deine Geräte verbinden, stören sie die vorhandenen Audiosignale und verursachen unerwünschte Geräusche. Dieses Phänomen wird als Brummschleife oder Erdschleife bezeichnet.

In diesem Leitfaden findest du Tipps, wie du Störungen und Geräusche beim Einsatz von Move beheben und vermeiden kannst.

Setups, die zu Störungen führen können
Brummschleifen-Geräusche
Lösungen für Brummschleifen-Geräusche

USB-Isolator
USB-Splitterkabel und Isolator
Audio-Transformer

Setups, die zu Störungen führen können

Störungen können auftreten, egal ob Move am Netzteil hängt oder mit Akku läuft. In folgenden Konfigurationen kannst du Störgeräusche bemerken:

Move ist per USB-C mit einem Computer verbunden, um Ableton Live zu steuern und/oder den Akku von Move zu laden.
Die unsymmetrischen Audio-Outputs von Move sind mit den Line-Inputs eines Audio-Interfaces verbunden.
Ein Audio-Interface ist per USB mit demselben Computer wie Move verbunden.
Kopfhörer oder Lautsprecher sind am Audio-Interface angeschlossen.
Ein externer USB Hub wird verwendet, um Move zusammen mit anderen USB-Geräten an einen Host-Computer anzuschließen.

Brummschleifen-Geräusche

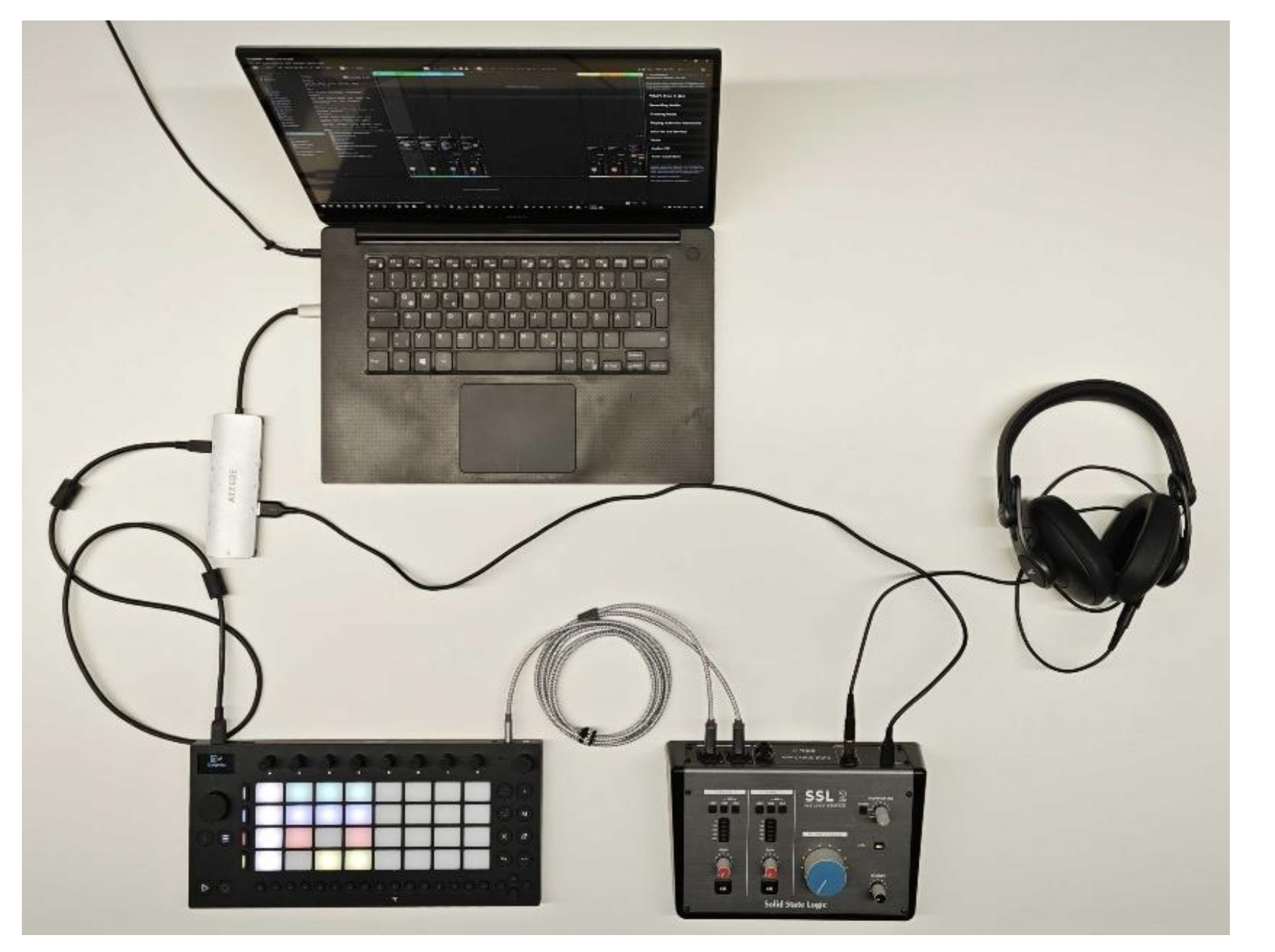

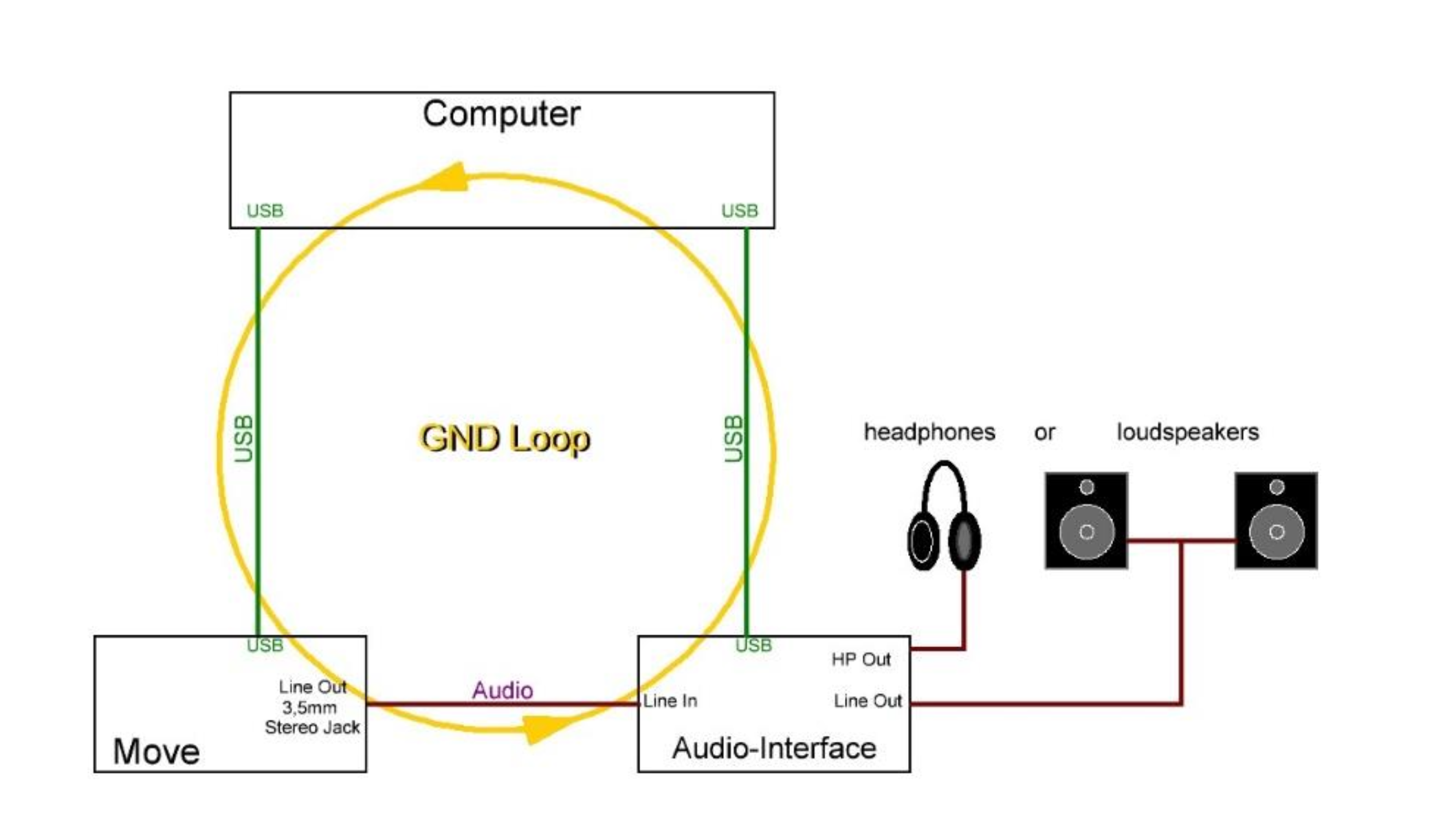

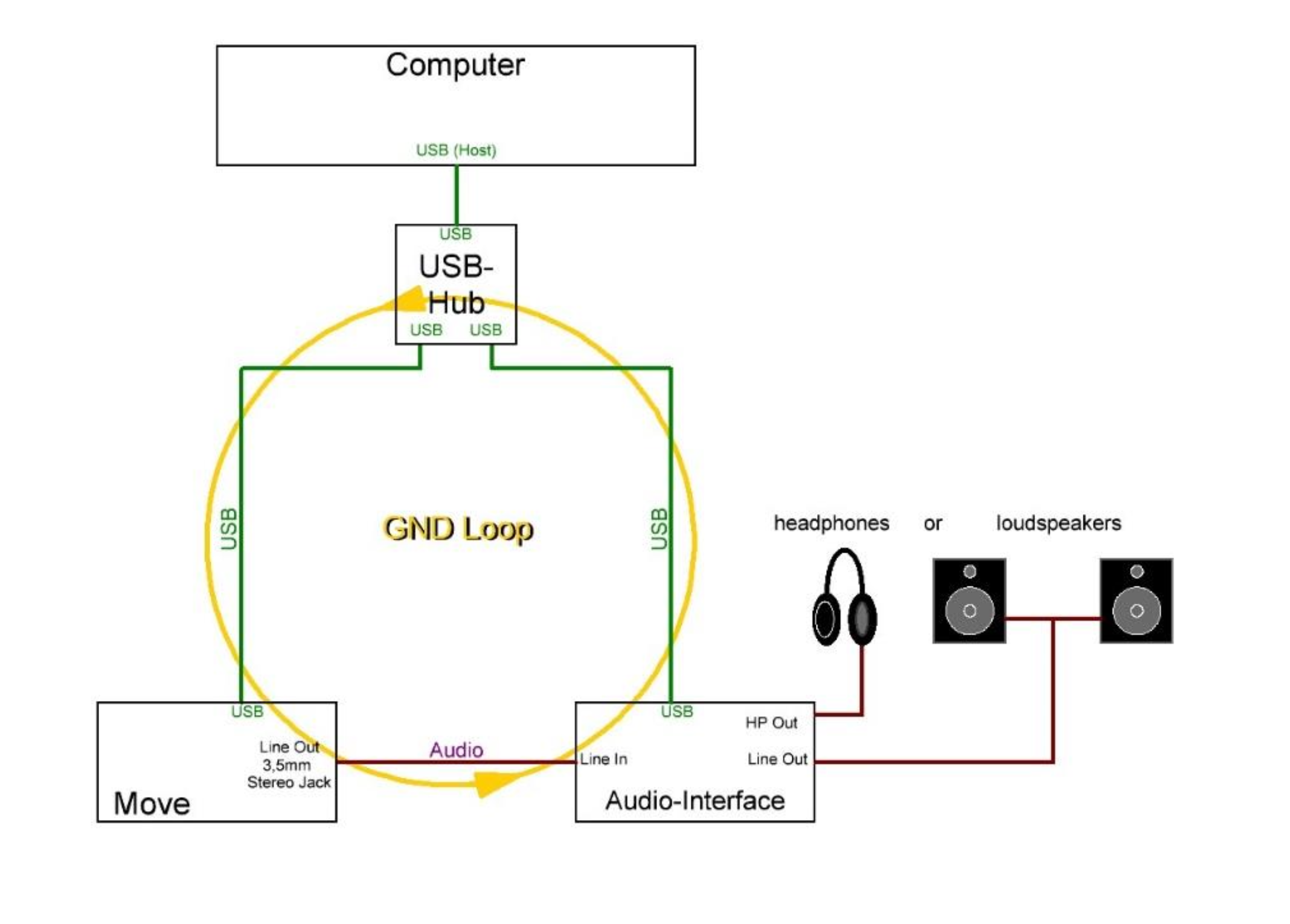

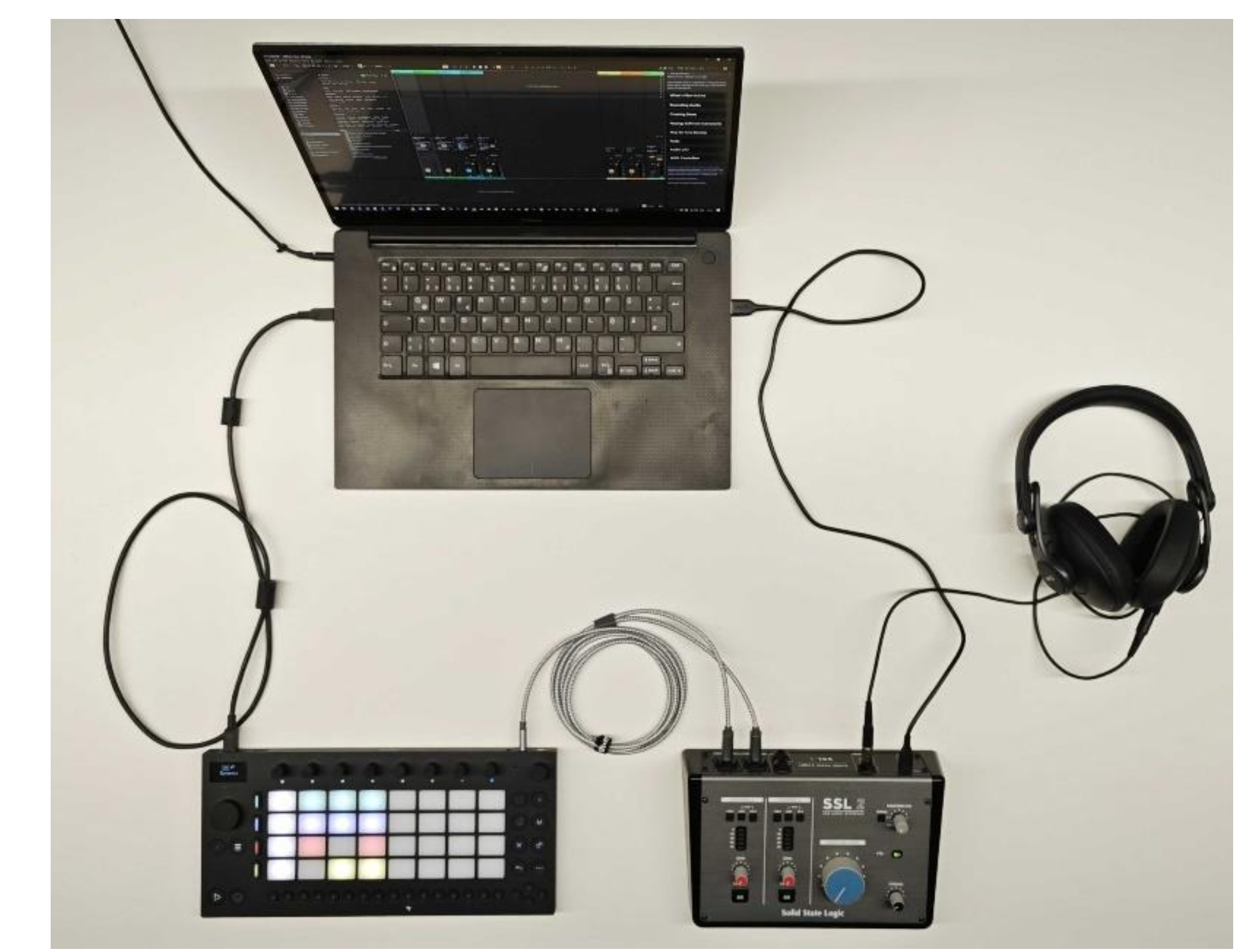

Brummschleifen verursachen typischerweise Störungen, die als Geräusche oder andere Beeinträchtigungen hörbar sind. Sie entstehen, wenn die einzelnen Erdungen verschiedener Geräte durch mehrere Verbindungen einen Kreis bilden. Die folgenden Diagramme und Bilder zeigen typische Setups, die Brummschleifen verursachen können, wenn ein Audio-Interface und Move per USB – mit oder ohne USB-Hub – an einen Computer angeschlossen sind.

Lösungen für Brummschleifen-Geräusche

Wenn du die Brummschleife unterbrichst, kannst du ein sauberes Audiosignal erhalten. Hier findest du einige erprobte Lösungen, mit denen du Brummschleifen-Geräusche in deinem Setup beseitigen kannst:

USB-Isolator

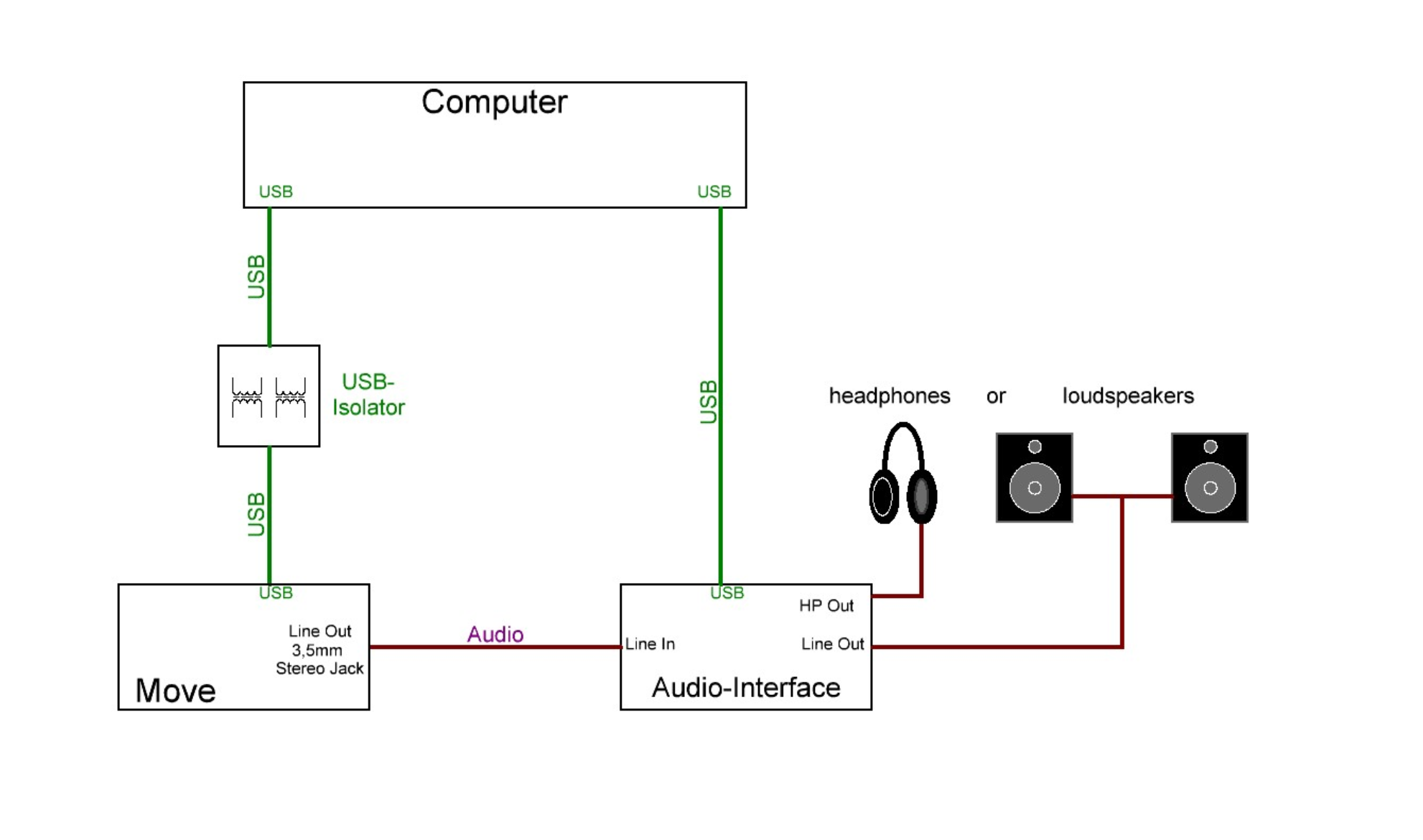

Ein USB-Isolator sorgt dafür, dass das Audiosignal sauber bleibt, indem er die Systemkomponenten auf dem digitalen Signalweg voneinander trennt.

Die folgenden USB-Isolatoren wurden mit Move getestet:

Wichtig: Nicht alle USB-Isolatoren liefern genug Strom, um Move gleichzeitig zu laden und eine USB-Datenverbindung herzustellen. Manche Isolatoren bieten die Option, ein externes Netzteil anzuschließen. Prüfe vor dem Kauf die technischen Angaben der Hersteller zu den Stromversorgungsmöglichkeiten.

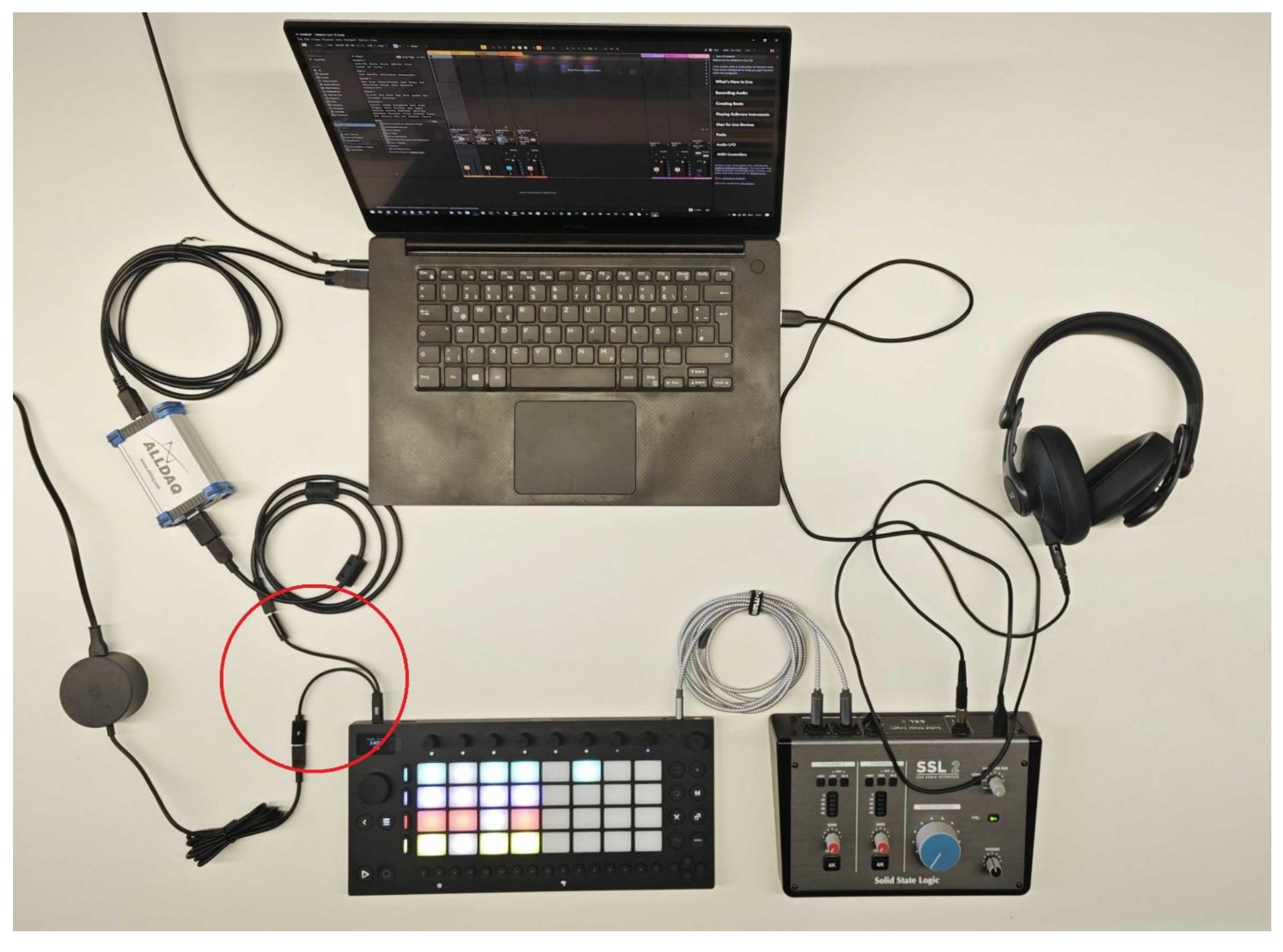

USB-Splitterkabel und Isolator

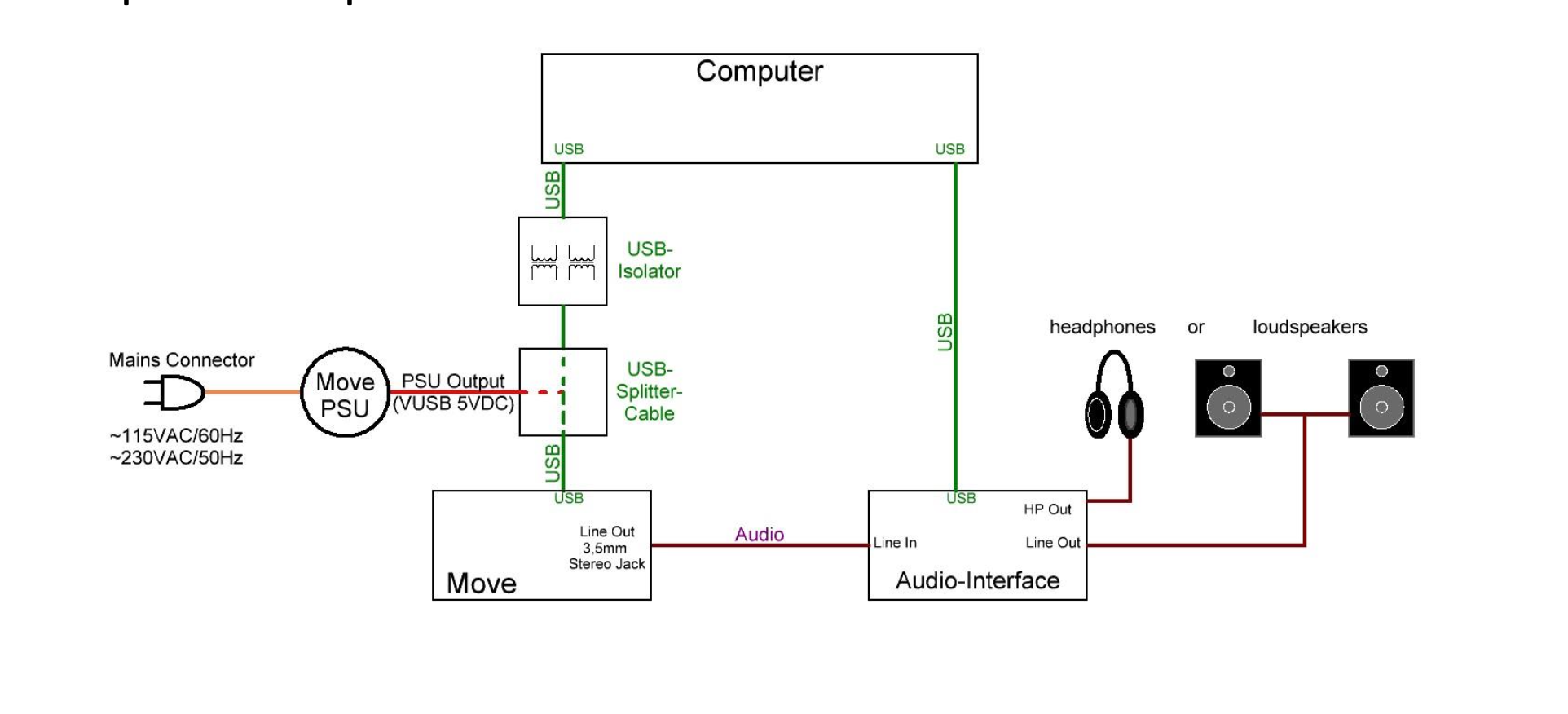

Das USB-Splitterkabel für Ableton-Geräte ermöglicht es dir, Move mit dem Netzteil zu betreiben und gleichzeitig mit deinem Computer zu verbinden, während du einen USB-Isolator verwendest. Das USB-Kabel für Ableton-Geräte kannst du im Ableton Merchandise Shop kaufen.

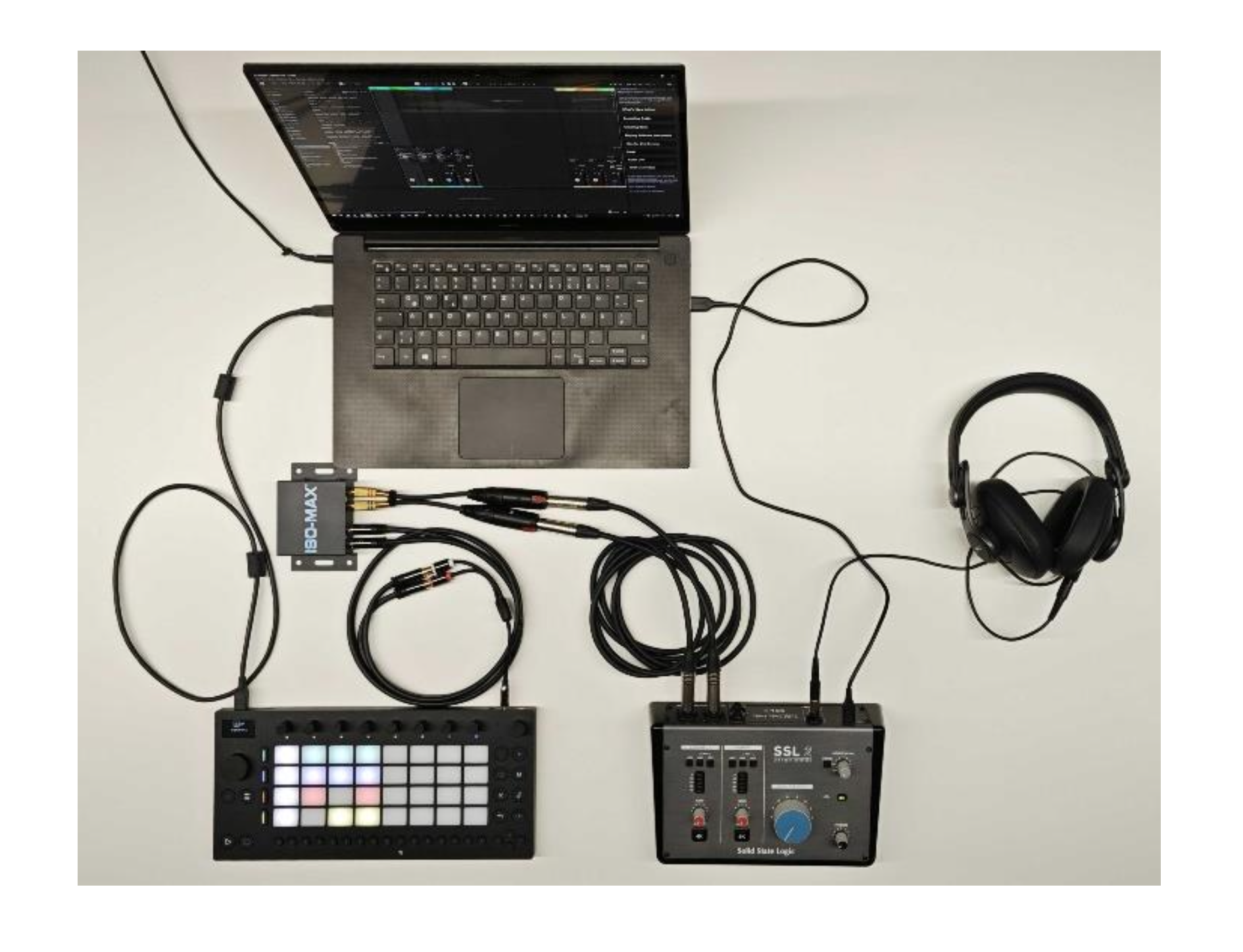

Audio-Transformer

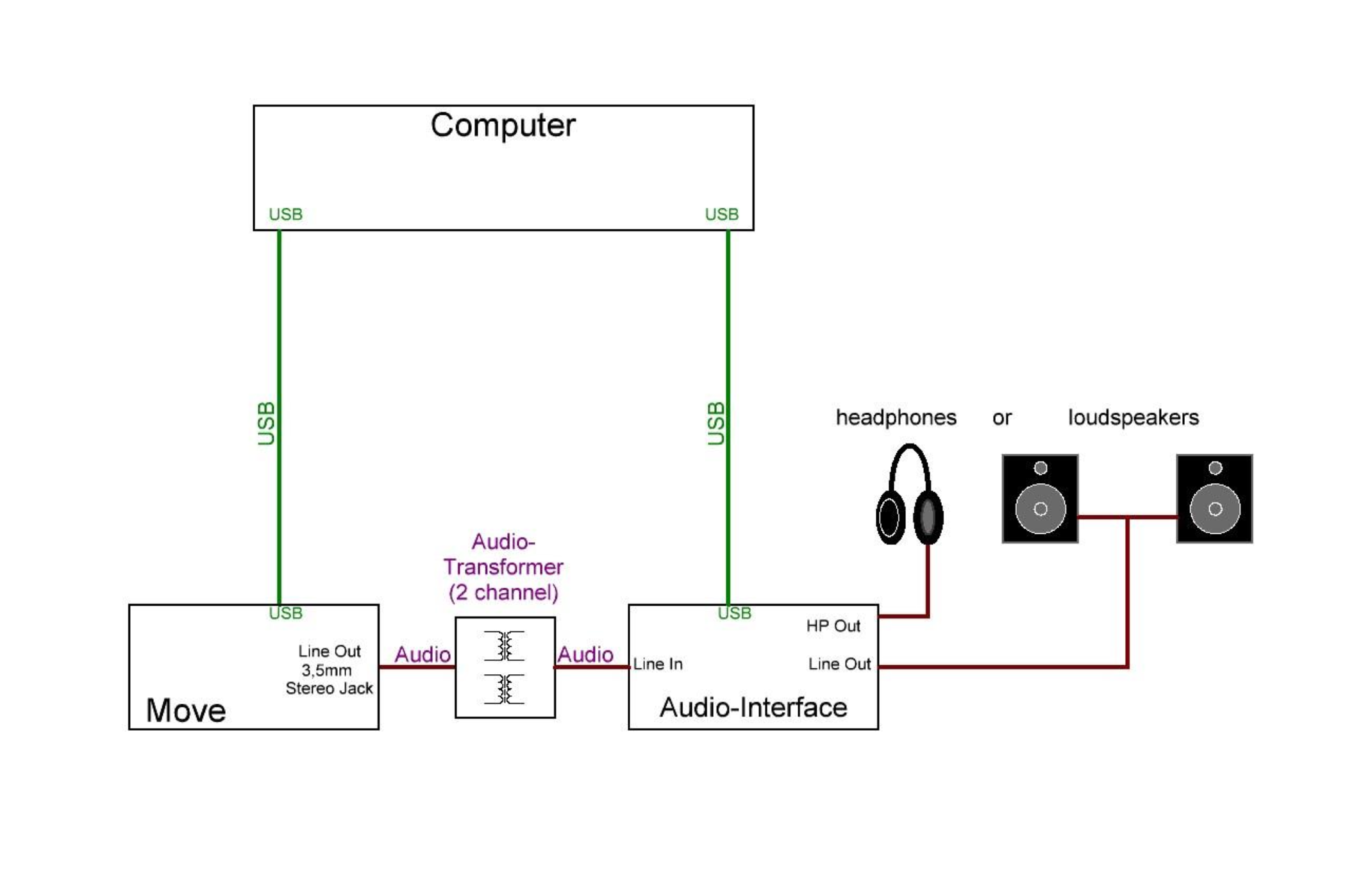

Audio-Transformer trennen die Systemkomponenten auf dem analogen Signalweg voneinander.

Die folgenden Audio-Transformer wurden mit Move getestet:

Hinweis: Nicht alle Audio-Isolatoren bieten die gleiche Signalqualität. Günstigere Audio-Transformatoren können sich negativ auf Signalpegel, Frequenzgang, Phasenverhalten, Distortion/Verzerrung und Abschirmung auswirken.

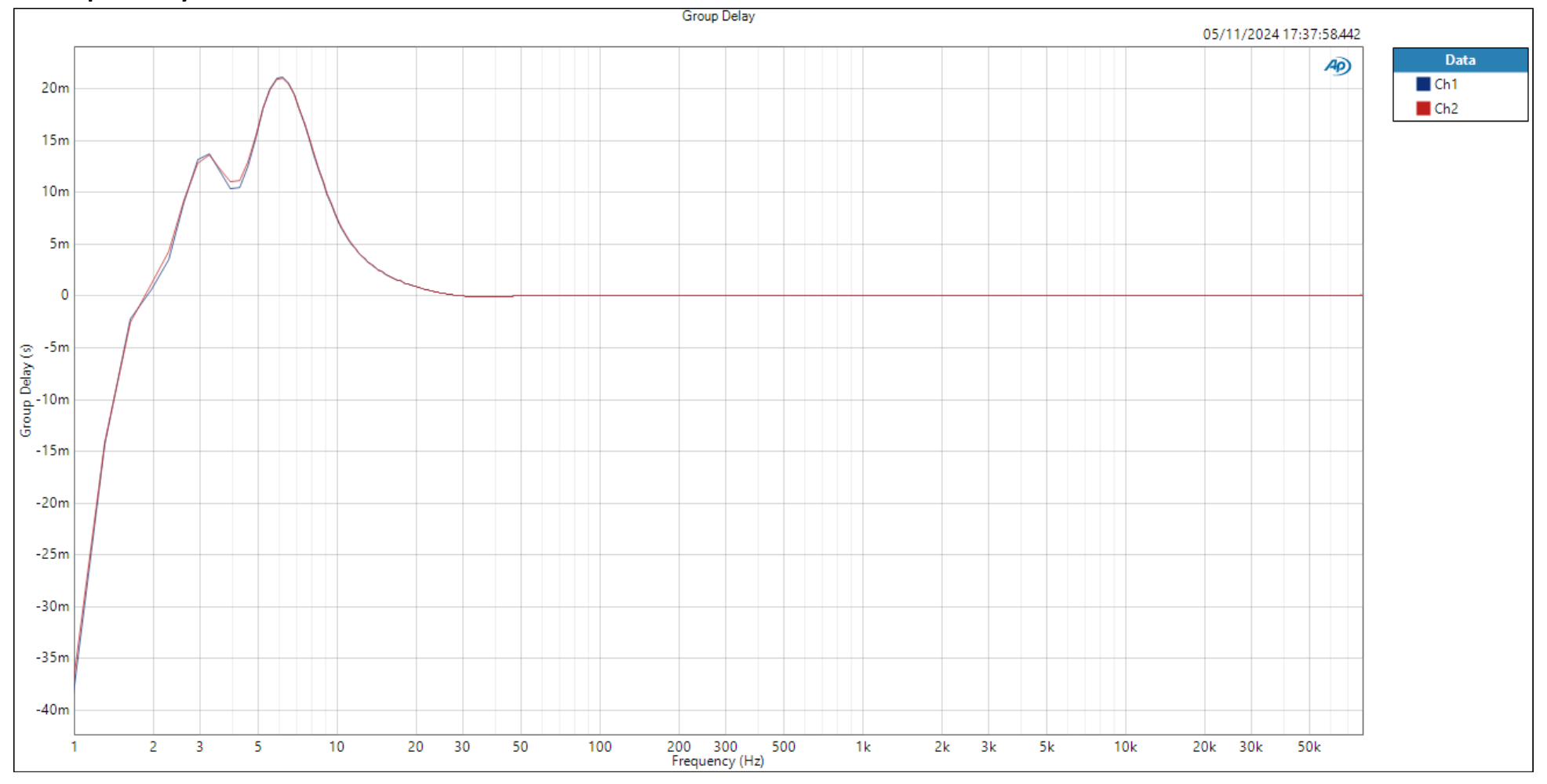

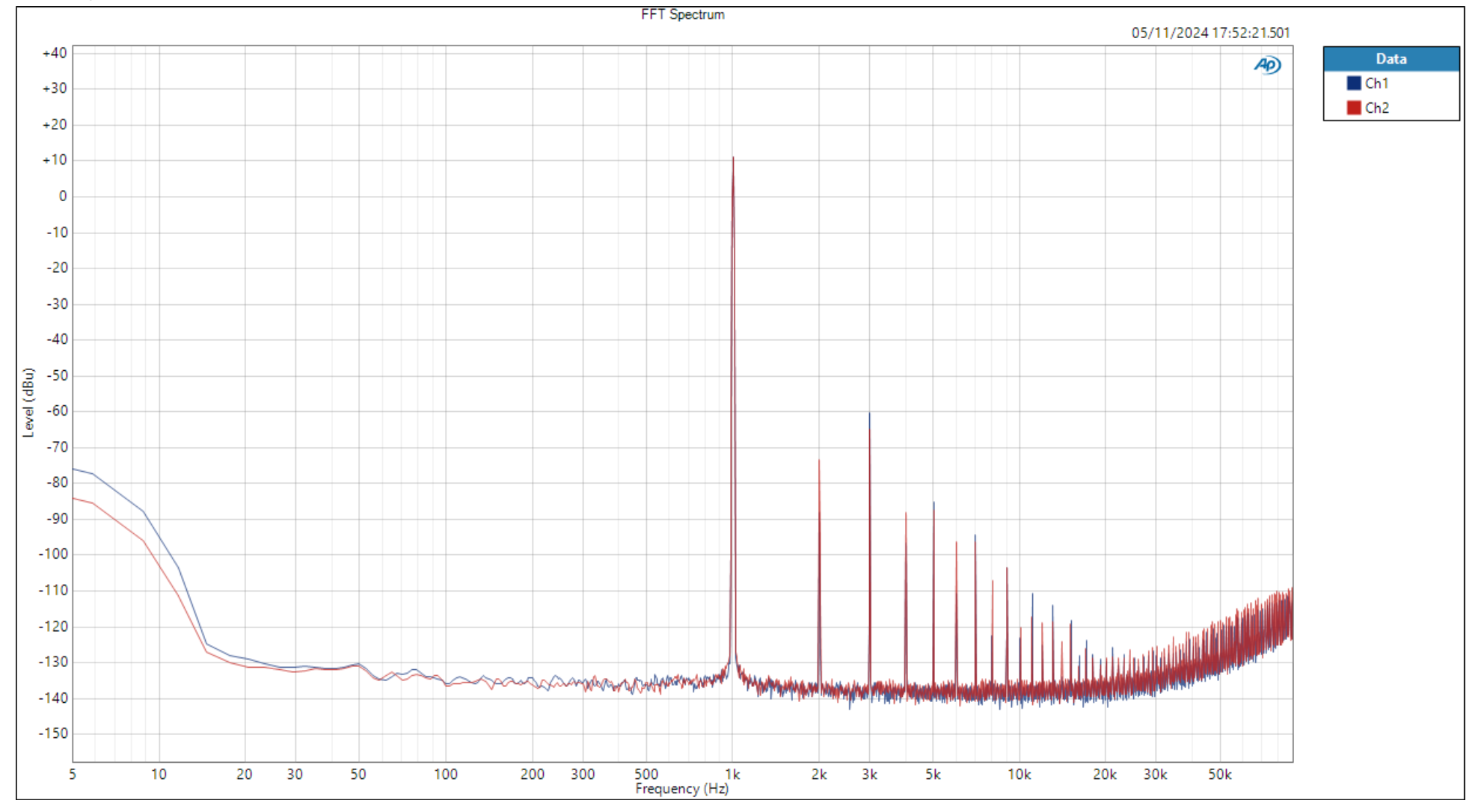

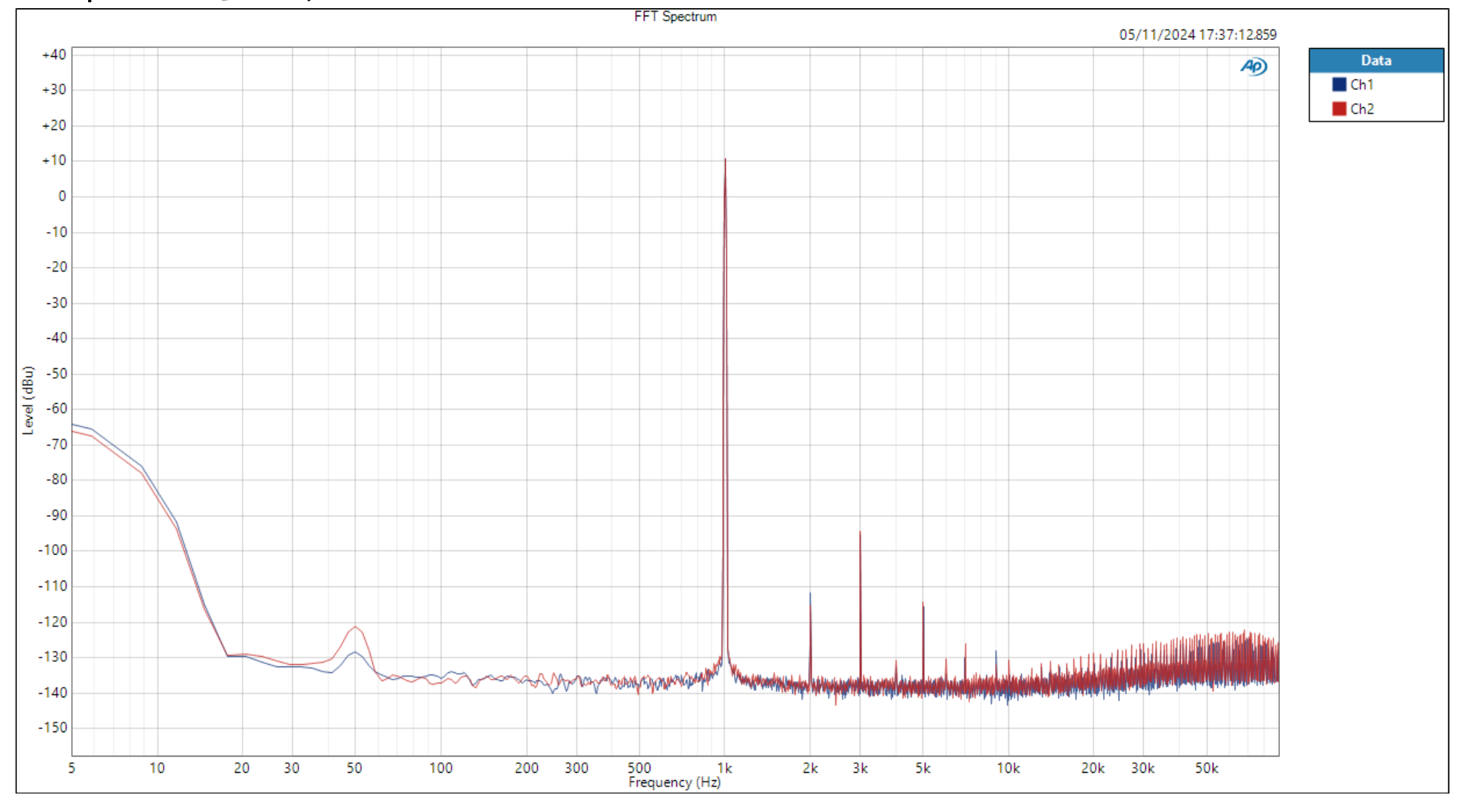

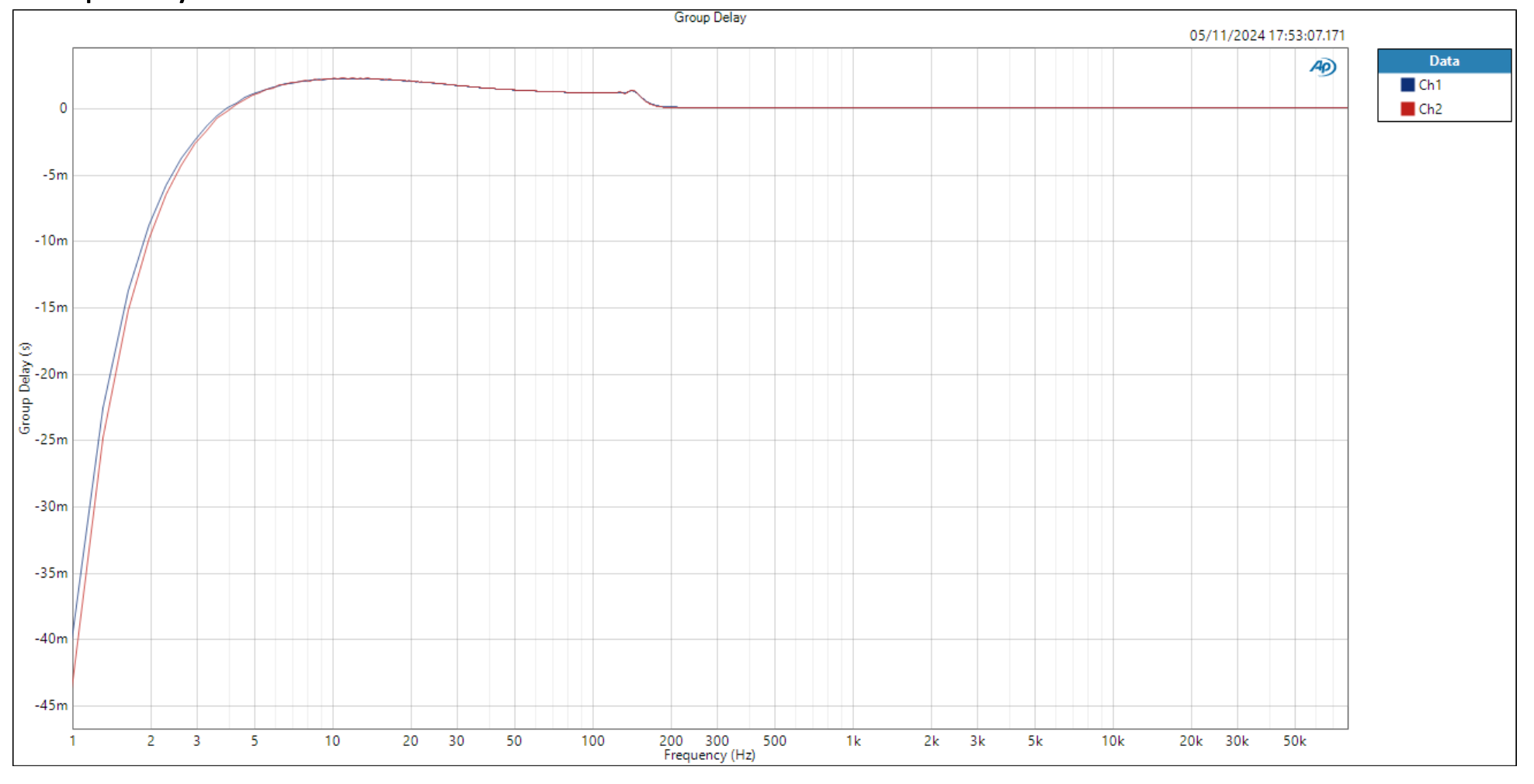

Audio-Transformer-Tests

Messbedingungen und Variablen:

Quell-Output-Impedanz: 20 Ohm
Last-Input-Impedanz: 100 kOhm
Quell-Output-Level: +11 dBu (= maximaler RMS-Output von Move)
Das Gehäuse des Transformers ist geerdet

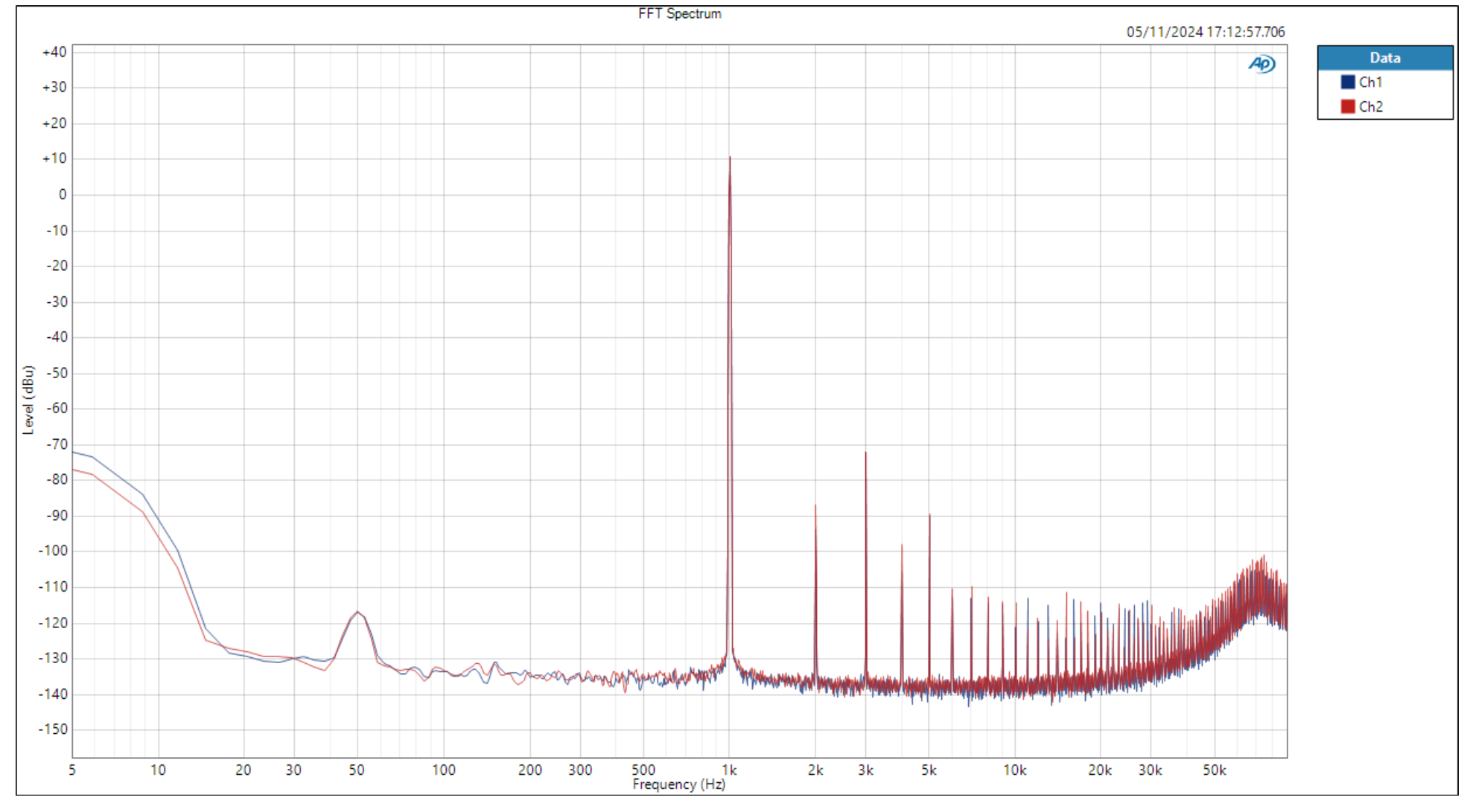

THD+N-Messung @ 1 kHz Sinus, Bandbreite DC-22 kHz, A-bewertet
SNR-Messung @Bandbreite DC-20 kHz, A-bewertet

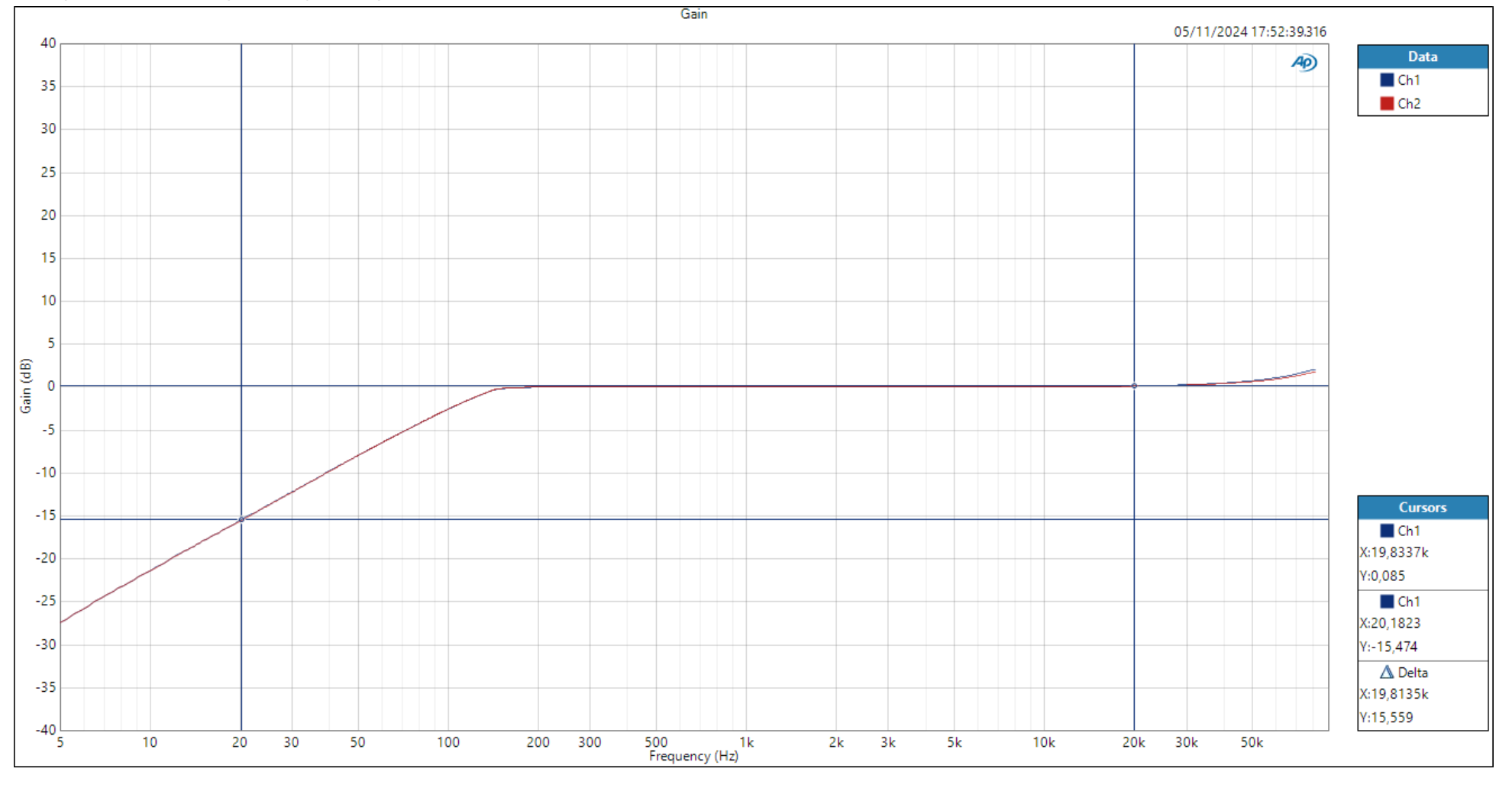

	Monacor FGA-40HQ	Jensen ISO-MAX CI-2RR	FeinTech ATG00101
Gain (dB)	-0,17	-0,35	-0,03
THD+N	-83,3	-103,3	-70,3

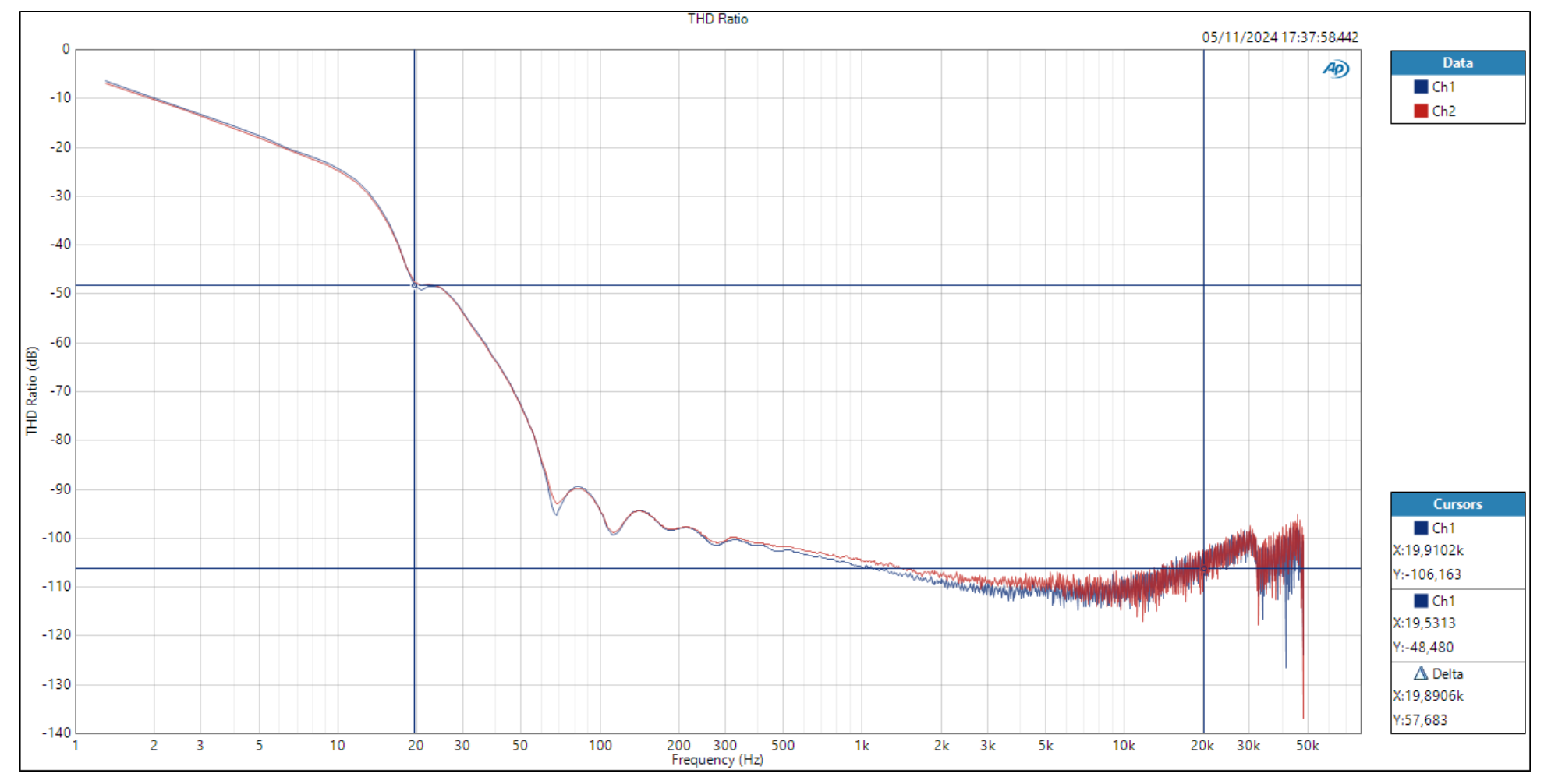

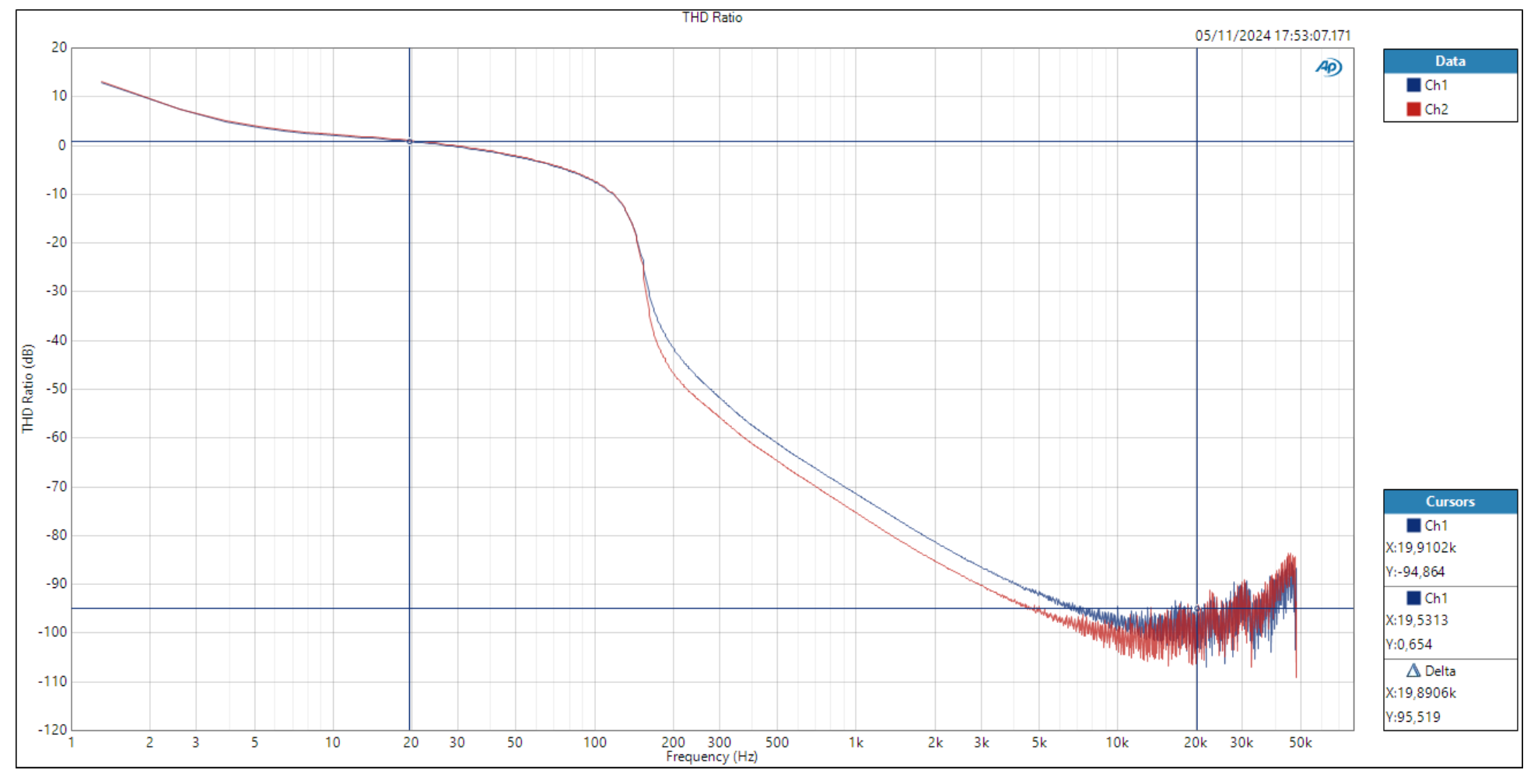

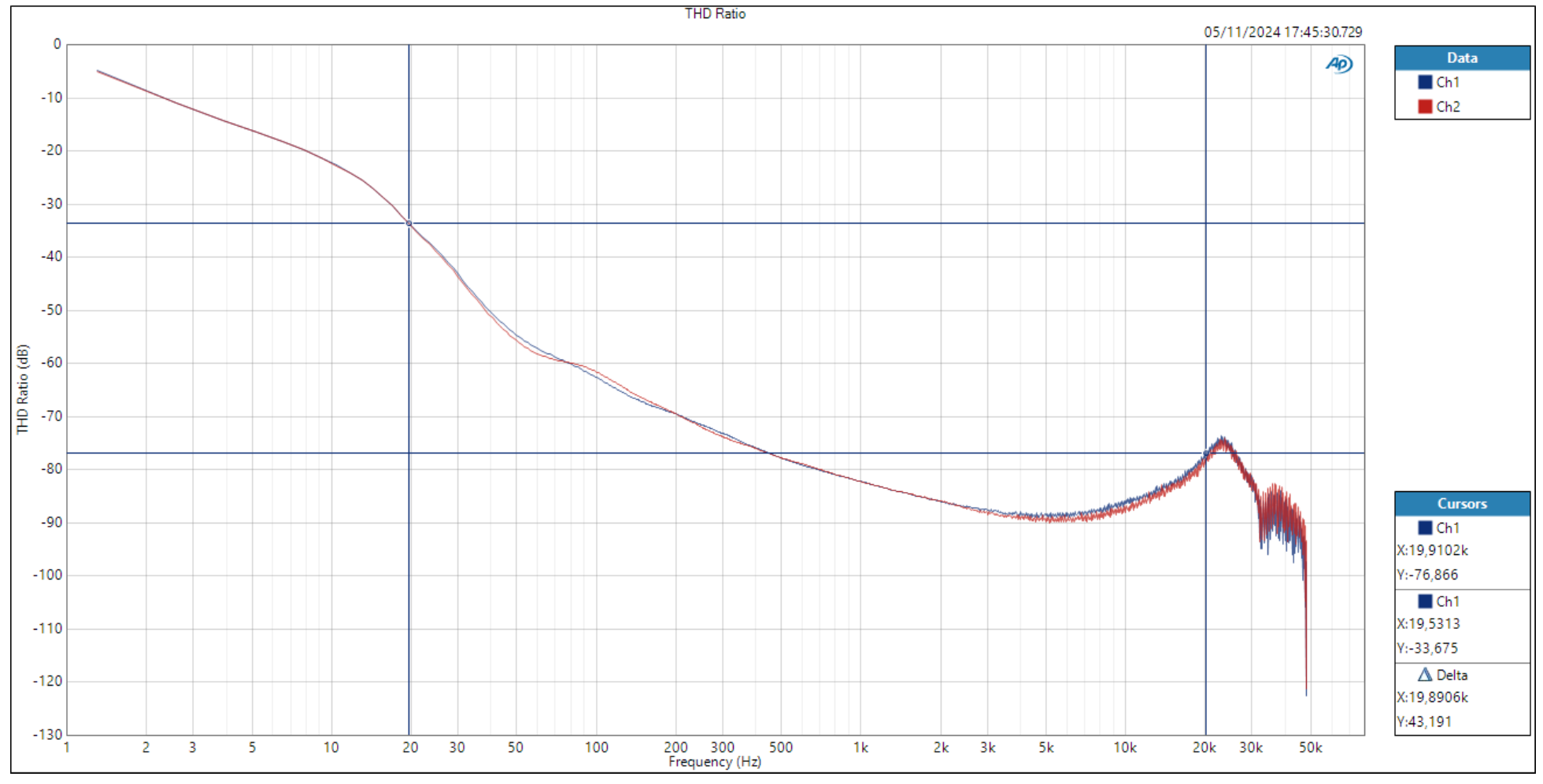

THD Ratio	-115,9	-103,3	-70,3
Noise Ratio	-115,9	-116,4	-117,3

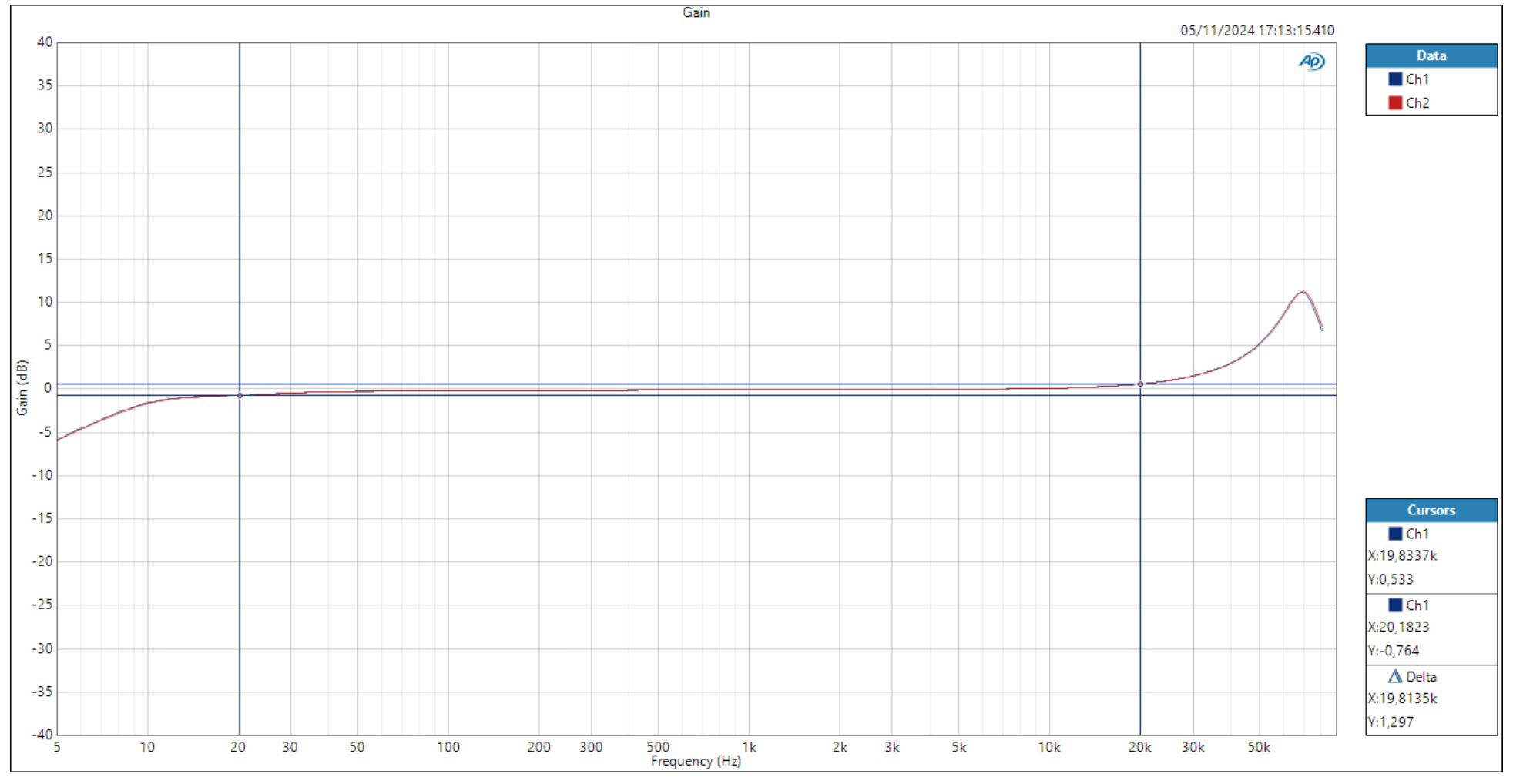

Frequenzgangabweichung (20Hz-20kHz)	+/- 0,65	+/- 0,34	+/– 7,82
SNR	129,6	129,6	130,7
Übersprechen @10kHz	-84,8	-74,5	-78,3

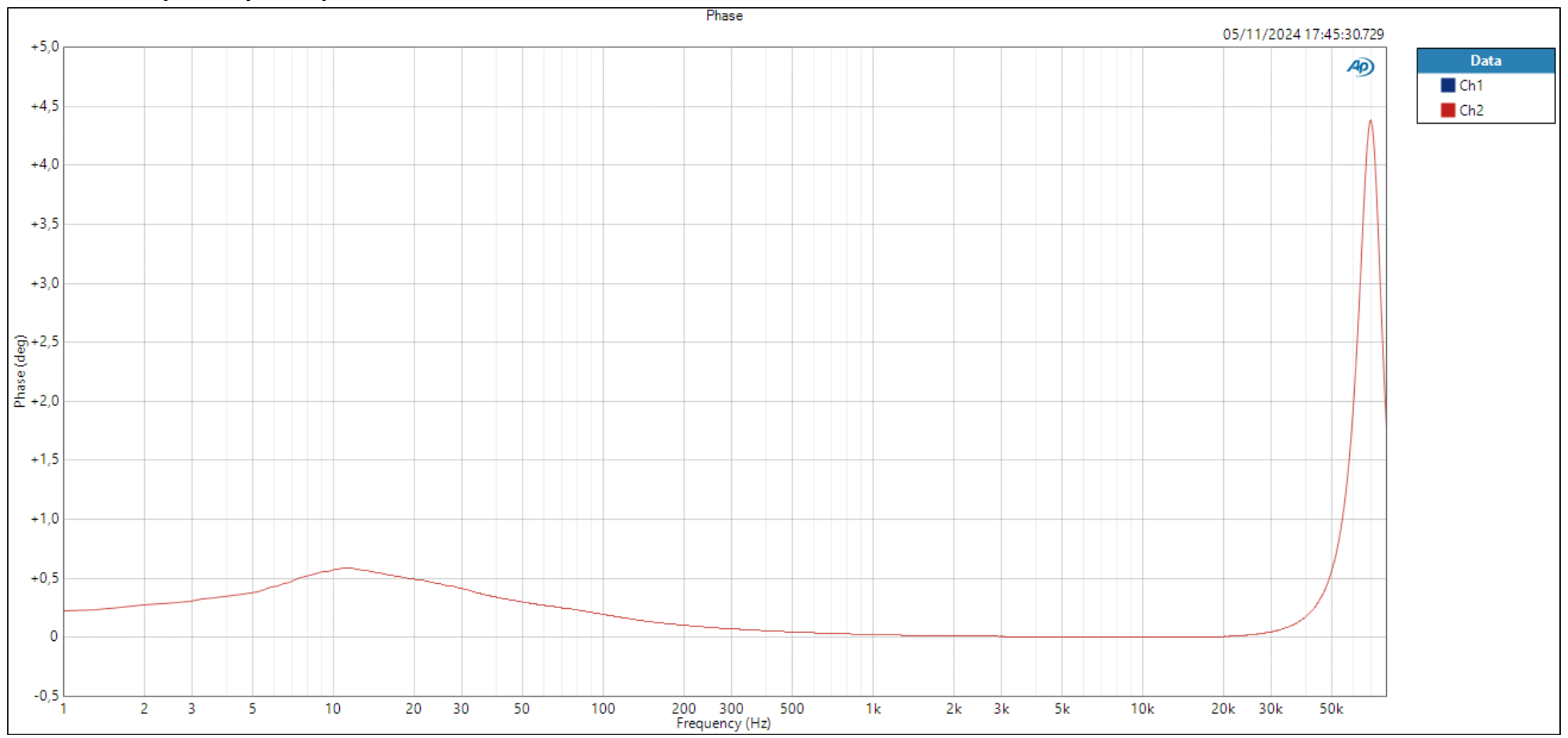

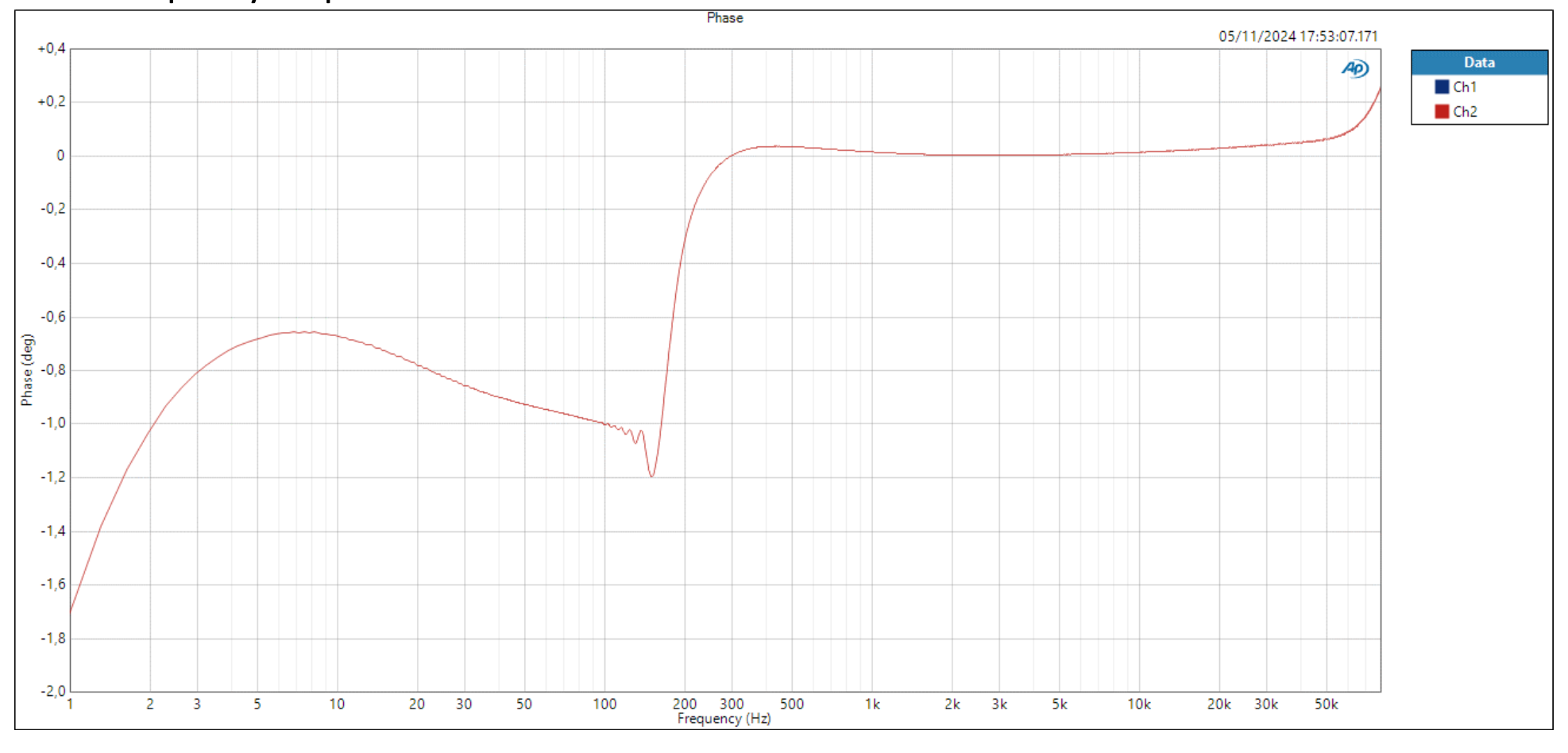

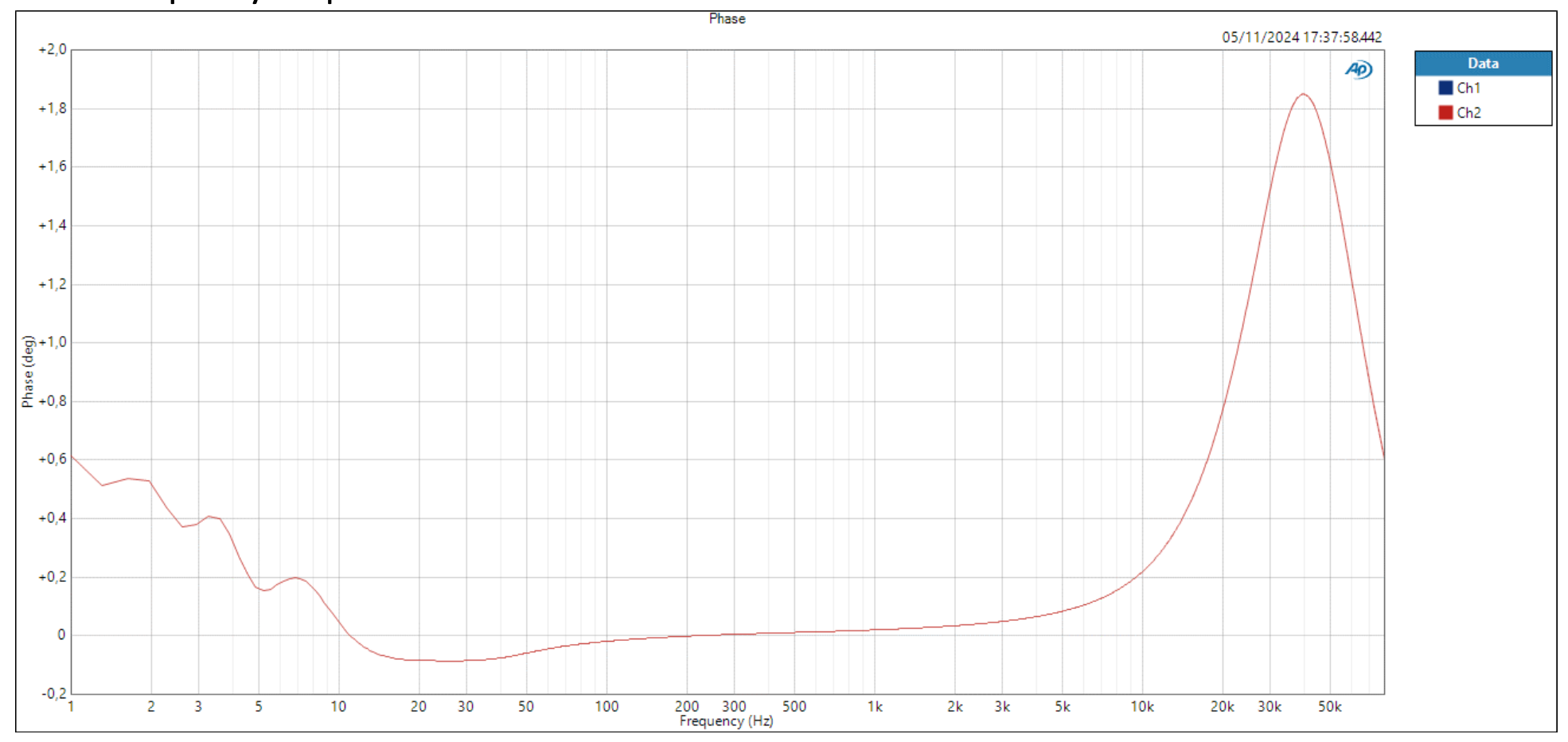

Phasenabweichung @1kHz	0,02	0,02	0,01
IMD (SMPTE: 60Hz, 7kHz, 4:1)	-68,1	-101,4	-5,1
